Linear Guideways

เป็นอุปกรณ์ที่ทำให้เกิดการเคลื่อนที่เชิงเส้น โดยการบังคับให้เม็ดลูกปืนวิ่งวนอยู่ระหว่างรางและตัวบล็อก สัมประสิทธิ์ความเสียดทานของลิเนียร์ไกด์จะอยู่ที่ 1/50 เมื่อเทียบกับรางสไลด์แบบทั่วไป และสามารถรับน้ำหนักได้ในทุกทิศทาง ด้วยคุณสมบัตินี้ ลิเนียร์ไกด์สามารถใช้งานที่ต้องการความแม่นยำสูง HIWIN มีลิเนียร์ไกด์หลายซีรีส์ แต่ละซีรีส์จะมีความแตกต่างทั้งขนาด การรับน้ำหนัก ความแม่นยำ และอื่นๆ

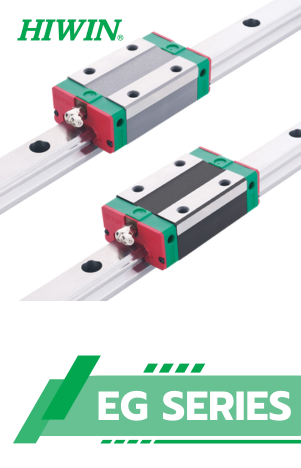

eg series

Low profile ball type linear guideway.

โหลดไดนามิกพื้นฐาน : 5.35 kN – 33.35 kN

อัตราไฟฟ้าสถิตพื้นฐาน : 9.40 kN – 64.84 kN

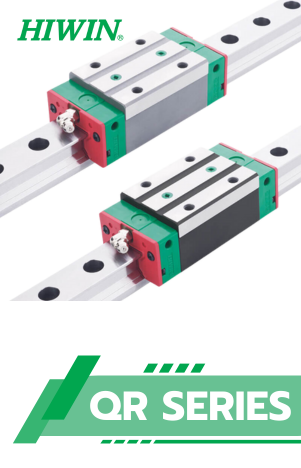

qr series

Quiet roller type linear guideway

โหลดไดนามิกพื้นฐาน : 26.3 kN – 150.8 kN

อัตราไฟฟ้าสถิตพื้นฐาน : 38.9 kN – 208.6 kN

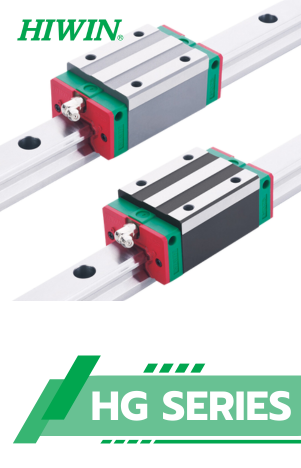

hg series

Heary load ball type linear guideway.

โหลดไดนามิกพื้นฐาน : 14.7 kN – 277.8 kN

อัตราไฟฟ้าสถิตพื้นฐาน : 23.47 kN – 420.17 kN

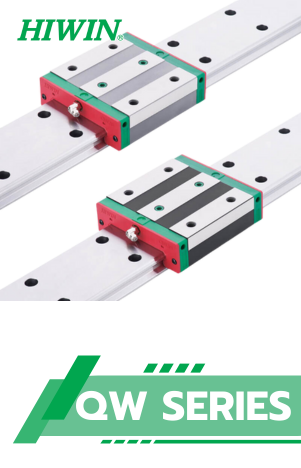

qw series

Wide rail linear guide way.

โหลดไดนามิกพื้นฐาน : 7.32 kN – 36.8 kN

อัตราไฟฟ้าสถิตพื้นฐาน : 9.1 kN – 49.2 kN

we series

Four row wide rail linear guideway.

โหลดไดนามิกพื้นฐาน : 5.23 kN – 61.52 kN

อัตราไฟฟ้าสถิตพื้นฐาน : 9.64 kN – 97.1 kN

rg series

high rigidity Roller Type Linear Guideway

โหลดไดนามิกพื้นฐาน : 11.3 kN – 275.3 kN

อัตราไฟฟ้าสถิตพื้นฐาน : 24 kN – 572.7 kN

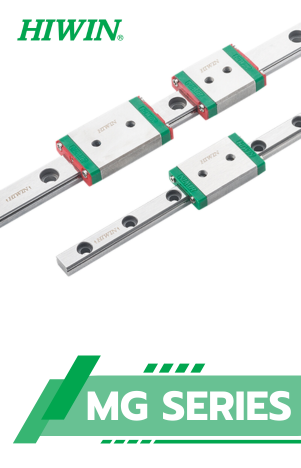

mg series

Miniature linear guideway.

โหลดไดนามิกพื้นฐาน : 0.68 kN – 8.93 kN

อัตราไฟฟ้าสถิตพื้นฐาน : 1.18 kN – 13.38 kN

crg series

High Rigidity Roller Type Linear Guideway with Cover strip

โหลดไดนามิกพื้นฐาน : 11.3 kN – 275.3 kN

อัตราไฟฟ้าสถิตพื้นฐาน : 24 kN – 572.7 kN

qh series

Quiet linear guideway.

โหลดไดนามิกพื้นฐาน : 17.94 kN – 114.13 kN

อัตราไฟฟ้าสถิตพื้นฐาน : 19.86 kN – 180.56 kN

stainless steel

  • Stiffness, Hardness, Service Life, Dimensions remain the same
  • With metal componemts, it can be used in low and medium vacuum environments
  • Block, Rail, Steel Balls Grease nipple, Screws are all made of stainless steel material

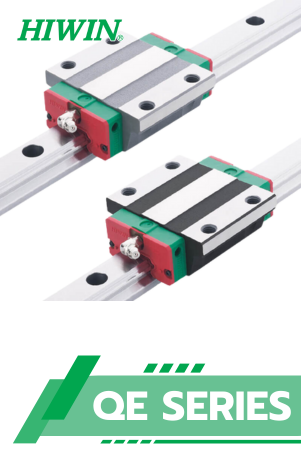

qe series

Quiet linear guideway.

โหลดไดนามิกพื้นฐาน : 8.56 kN – 51.18 kN

อัตราไฟฟ้าสถิตพื้นฐาน : 8.79 kN – 59.28 kN

dust proof options

e2 series (option)

reinforced caps

ฝาครอบเสริม RC ทำจากเรซินสังเคราะห์ที่ทนต่อน้ำมันและการขัดถู และยางโอริงที่ยืดหยุ่น ฝาปิดให้การป้องกันฝุ่นที่มีประสิทธิภาพสูง และทนทานต่อการหลุดจากการสั่นสะเทือนหรือการกระแทก

> > Product Linear Guiways < <

Ballscrew

บอลสกรู ประกอบด้วยแกนสกรูและน็อตที่รวมเข้ากับองค์ประกอบที่หมุนวนผ่านกลไลการส่งคืนเทคโนโลยีและเปลี่ยนการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่แบบเส้นตรง และมักใช้มากที่สุดในเครื่องจักรอุตสาหกรรมและเครื่องจักรที่มีความแม่นยำ Hiwin Corporation นำเสนอการกำหนดค่าบอลสกรูที่หลายหลาย เพื่อตอบสนองความต้องการของคุณ

Precision ground ballscrew

HIWIN ผลิตบอลสกรูชนิดเจียรโดยการผ่านกระบวนการผลิตแบบเจียรพลาสกรูทำให้ได้บอลสกรูเจียรที่มีความแม่นยำสูง และมีความแม่นยำซ้ำในตำแหน่งเดิมได้สูงเช่นกัน การเคลื่อนที่ราบรื่น อายุการใช้งานนาน บอลสกรูประสิทธิภาพสูงชนิดนี้เหมาะกับการใช้งานได้หลากหลาย อีกทั้งยังมีให้เลือกหลายรูปแบบเพื่อให้เหมาะสมกับการใช้งาน

rolled ballscrews

ความแตกต่างหลักระหว่างบอลสกรูชนิดรีดและบอลสกรูชนิดเจียรคือ กระบวนการผลิต และตัวเลขความผิดพลาดของเกลียว และค่าพิกัดต่างๆ บอลสกรูรีดจะผลิตโดยผ่านกระบวนการรีดเกลียวแทนที่จะเป็นการเจียรเกลียว บอลสกรูรีดสามารถเคลื่อนที่ได้อย่างราบรื่น ความเสียดทานต่ำ อีกทั้งยังสามารถส่งสินค้าได้อย่างรวดเร็วเนื่องจากมีสต๊อคสินค้า ในขณะเดียวกันก็มีต้นทุนในการผลิตที่ต่ำ

hearvy load series

บอลสกรูสำหรับงานหนัก สามารถรับน้ำหนักได้มากกว่าบอลสกรูทั่วไปประมาณ 2-3 เท่า เนื่องจากการออกแบบที่มีระบบเสริมการไหลเวียนของเม็ดลูกปืนซึ่งเหมาะกับงานที่ต้องการความเร็วสูงและยังมีอายุการใช้งานที่ยาวนาน

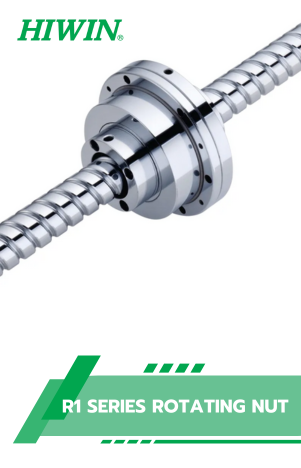

r1 series rotating nut

ออกแบบมาให้ฝาปิดด้านท้ายของนัทมีการไหลเวียนของเม็ดลูกปืนภายใน และในขณะเดียวกันยังได้ประกอบตลับลูกปืนเข้าไปในตัวนัทเพื่อให้ตัวนัทเคลื่อนที่ไปตามแกนของสกรู ในขณะที่แกนสกรูจะถูกยึดอยู่กับที่ ลดเสียงรบกวนในขณะที่ทำงานด้วยความเร็วสูง และรับน้ำหนักได้สูง

cool type i series

บอลสกรูแบบเย็น ใช้การระบายความร้อนแบบบังคับเพื่อลดการสร้างความร้อนและการขยายตัวทางความร้อนระหว่างการทำงานของบอลสกรู ของเหลวที่ถูกบังคับจะรักษาอุณหภูมิให้สม่ำเสมอ เพิ่มความทนทานต่อความแข็งแรง และยืดอายุการใช้งานของบอลสกรู

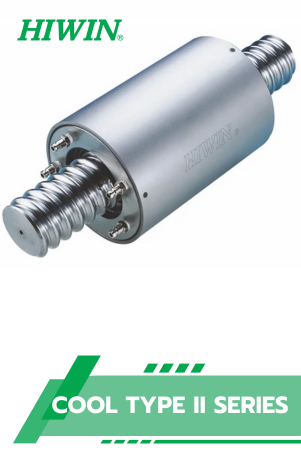

cool type ii series

บอลสกรูแบบเย็น ใช้การระบายความร้อนแบบบังคับเพื่อลดการสร้างความร้อนและการขยายตัวทางความร้อนระหว่างการทำงานของบอลสกรู ของเหลวที่ถูกบังคับจะรักษาอุณหภูมิให้สม่ำเสมอ เพิ่มความทนทานต่อความแข็งแรงและยืดอายุการใช้งานของบอลสกรู

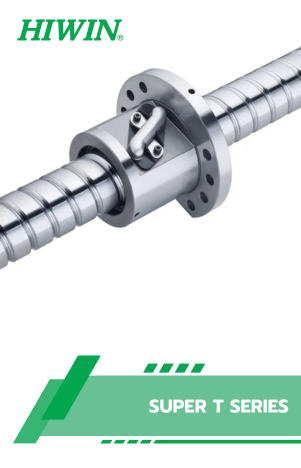

super t series

ออกแบบกลไกบังคับการไหลเวียนเม็ดลูกปืนมีมุมสัมผัสกับร่องที่จุดเส้นผ่านศูนย์กลาง หรือ PCD ซึ่งสอดคล้องกับมุมเกลียวของเพลาสกรู ลดเสียง
ลดการสั่นสะเทือน และการเคลื่อนที่ราบรื่น

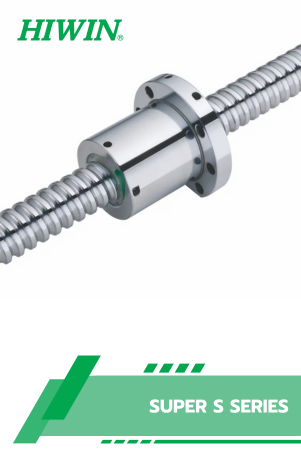

super s series

ใช้ระบบส่งคืนการออกแบบที่จดสิทธิบัตรซึ่งสามารถดูดซับเสียงกระทบลูกบอลซึ่งช่วยลดความเข้มของเสียงลงอย่างมากและช่วยให้บอลสกรูรักษาประสิทธิภาพสูงสุดในสภาพแวดล้อมที่เข้มงวด ระบบการส่งคืนแบบดัดแปลงช่วยเพิ่มความแข็งแรงของโครงสร้างการส่งคืนซึ่งเพิ่มค่า Dm-N และลดขนาดเส้นผ่านศูนย์กลางของน็อตบอลลง 18%-32%

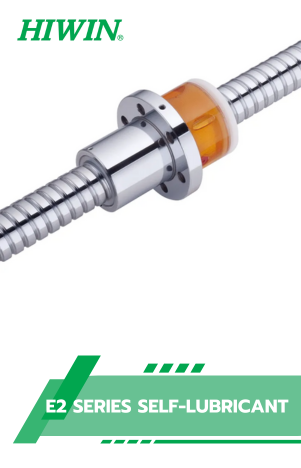

e2 series self-lubricant

เป็นชุดอุปกรณ์เสริมจากบอลสกรูรุ่นต่าง ๆ สามารถติดตั้งและรักษาได้ง่าย ชุดประกอบบอลสกรูมีหลายแบบ เช่น น้ำมันหล่อลื่น ตัวกันฝุ่น ตัวระบายความร้อน ซึ่งชุดประกอบพวกนี้ออกแบบมาเพื่อช่วยเพิ่มประสิทธิภาพในการทำงาน และยืดอายุในการใช้งานบอลสกรูให้ยาวนานขึ้น

e2 series self-lubricant

ใช้สวมรับแรงและจับยึดบอลส์สกรูให้อยู่ในทิศทางที่ต้องการ มาพร้อมแบริ่งครบชุดในเซ็ต ติดตั้งได้ทั้งแนวนอนและแนวตั้ง ตามลักษณะการใช้งาน สะดวก ทนทาน สวยงาม ไม่ต้องเสียเวลาขึ้นงานทำเอง เสี่ยงต่อผลที่จะเกิดตามมากับบอลสกรู และการซ่อมบำรุงในอนาคต

e2 series self-lubricant

ช่วยให้การเคลื่อนที่เชิงเส้นมีความแม่นยำสูงบนเพลากลมโดยใช้ทางเดินลูกปืนแบบหมุนเวียน สามารถรับน้ำหนักได้มากโดยมีเสียงรบกวนต่ำและมีความแข็งแรงสูง ตลับลูกปืนเชิงเส้นที่หลากหลายของ HIWIN ทำงานภายใต้สภาวะและความสามารถในการรับน้ำหนักเกือบทุกชนิดเพื่อตอบสนองการใช้งานที่หลากหลาย

retrofit kits

  • เป็นบอลสกรูแบบเจียร
  • ระยะร่องเกลียวมีความละเอียด ±0.0005″/ft
  • มีขนาดที่ตอบสนองความต้องการของระบบ CNC ต่างๆ
  • มีความแข็งแรงสูงอายุการใช้งานนาน

> > Product Ballscrew < <

single axis stages

ใช้ผสมผสานระหว่างบอลสรูหรือสายพานที่ขับเคลื่อนด้วยมอเตอร์และระบบรางนำเชิงเส้นตรง ขนาดกะทัดรัดและน้ำหนักเบา สามารถปรับแต่งได้และสามารถเปลี่่ยนระบบหลายแกนได้อย่างง่ายดาย ทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรมที่หลากหลาย ทั้งนี้ขึ้นอยู่กับความต้องการในการใช้งาน Hiwin นำเสนอหุ่นยนต์แกนเดียวที่จะเพิ่มประสิทธิภาพและประสิทธิภาพของระบบ

features

  • เลือกหุ่นยนต์แกนเดียวได้อย่างสมบูรณ์
    Drive Type : Ballscrew, toothet belt
    Ac motor out : 30W – 750W servo motor or Stepping motor
    Motor conection type (depends on available space space) : direct, bottom, internal, right
    Mac stroke : max stroke on belt is 3000mm, minimum stroke on KK, KA and KE is smaller than 100mm.
  • ติดตั้งและบำรุงรักษาง่าย
  • มีการออกแบบที่กำหนดเอง แปลงร่างเป็นหุ่นยนต์หลายแกนได้อย่างง่ายดาย

linear actuator

Keypad

  • การออกแบบ
  • การป้องกัน IP66
  • น้ำหนักเบา
  • เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรม
  • ติดตั้งง่าย

Lan Series Linear Actuator

  • เหมาะสำหรับโรงพยาบาล การดูแลที่บ้าน และสถานพักฟื้น
  • น้ำหนักเบา
  • โครงสร้างกะทัดรัด
  • เสียงเบา
  • เป็นมิตรกับผู้ใช้
  • แข็งแรง
  • ติดตั้งง่าย

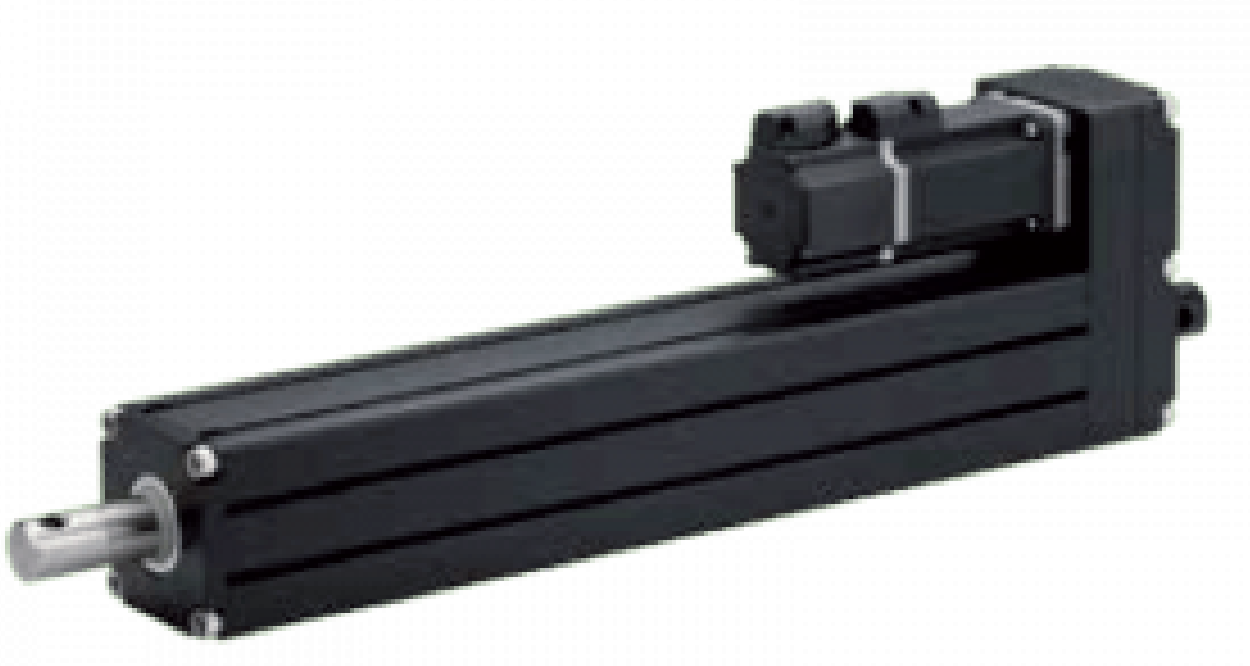

LAA Series Linear Actuator

  • ความสามารถในทำการซ้ำสูง 5UM สำหรับการใช้งานแบบจุดต่อจุด
  • ความเร็วและประสิทธิภาพแรงสูง ความเร็วสูงสุด 200มม/วินาที และแรงขับ 1600N
  • ประสิทธิภาพสูงสุด 50-250มม

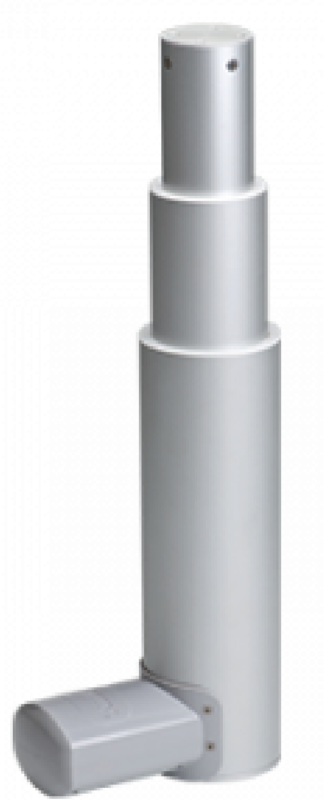

LAC Series Linear Actuator

  • ขนาดเล็ก
  • น้ำหนักเบา
  • โครงสร้างกะทัดรัด
  • เหมาะสำหรับโรงงานอุตสาหกรรมระบบอัตโนมัติ
  • เสียงเบา
  • ปลอดภัยต่อผู้ใช้
  • วัสดุแข็งแรง
  • ติดตั้งง่าย

Linear Actuator Controller

  • ขนาดเล็ก
  • เป็นอินเทอร์เฟซที่ควบคุมวิถีการเคลื่อนที่ ความเร็ว และตำแหน่งของ actuator’s
  • ใช้ actuator’s เส้น DC แบตเตอร์รี่แบบชาร์จไฟได้ หรือวงจรเรียงกระแส
  • สามารถจัดหาซอฟแวร์และฟังก์ชั่นที่ปรับแต่งได้
  • เหมาะสำหรับบ้าน โรงพยาบาล อุปกรณ์พยาบาล และอุปกรณ์อัตโนมัติ
  • ฟังก์ชั่นป้องกันการดึกออกโดยไม่ตั้งใจ
  • ตัวควบคุมหลายแกน
  • โครงสร้างกะทัดรัด น้ำหนักเบา ใช้งานง่าย
  • ติดตั้งง่าย

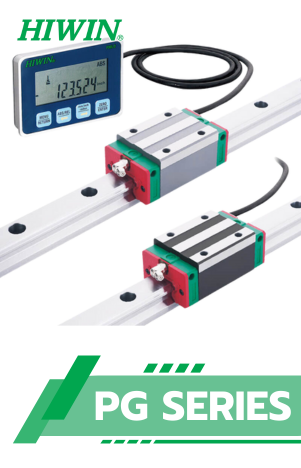

Positioning measurement system

ระบบการวัดตำแหน่งของ HIWIN Corporation รวมแนวทางเชิงเส้นกับตัวเข้ารหัสแม่เหล็ก โซลูชั่นนี้นำเสนอความแข็งแรงสูงของรางนำทาง รวมกับความแม่นยำสูงของตัวเข้ารหัสแม่เหล็ก ตัวเข้ารหัสเป็นเซ็นเซอร์วัดแบบไม่สัมผัสและแถบแม่เหล็กฝังอยู่เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นจากเศษขยะภายนอก คุณสมบัติเหล่านี้ช่วยยืดอายุการใช้งาน Hiwin ยังเสนอหัวอ่านแบบสแตนด์อโลนหากมีพื้นที่จำกัดหรือมีระบบนำทางอยู่แล้ว

LAS Series

  • เหมาะสำหรับโรงพยาบาล และอำนวยความสะดวกในการฟื้นฟูสมรรถภาพ
  • น้ำหนักเบา
  • โครงสร้างกะทัดรัด
  • เสียงเบา
  • วัสดุปลอดภัย
  • แข็งแรง
  • ติดตั้งง่าย

LAM Series Linear Actuator

  • น้ำหนักเบาและโครงสร้างกะทัดรัด
  • เสียงเบา
  • ปลอดภัยต่อผู้ใช้
  • วัสดุแข็งแรง
  • ติดตั้งง่าย

APPLICATION

MULIT – AXIS ROBOT ARTICULATED ROBOT

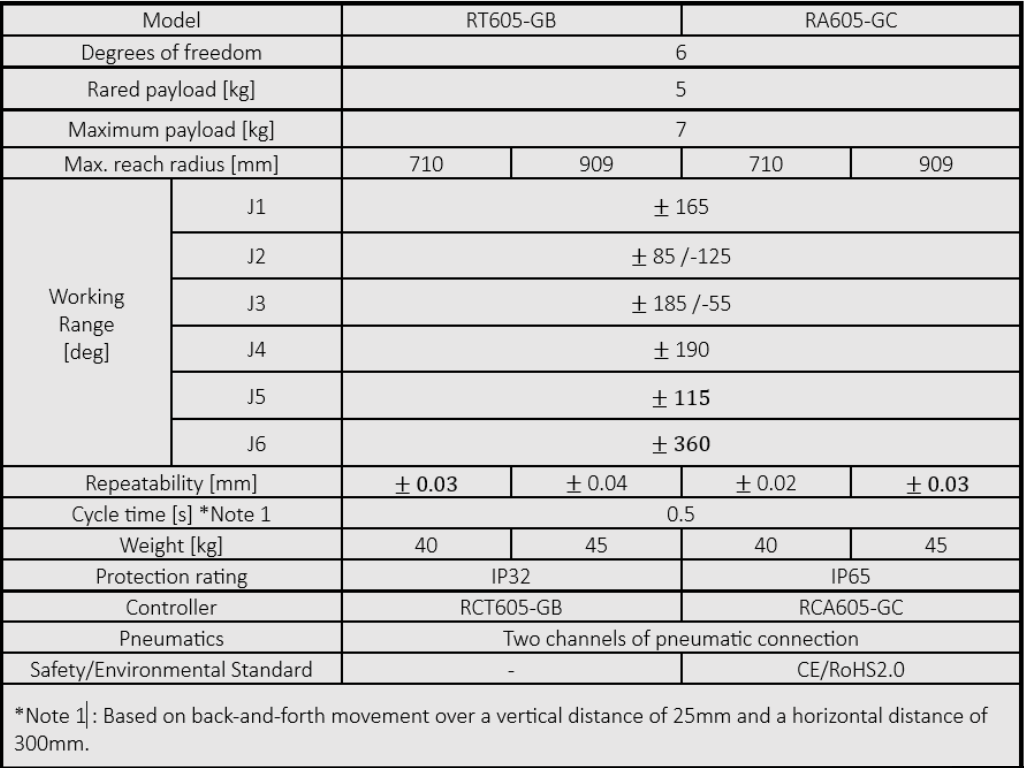

RT605 – GB RA605 – GC

RA605-710-GC

RT605-710-GB

RA610-1476-GC

RA610-1151-GC

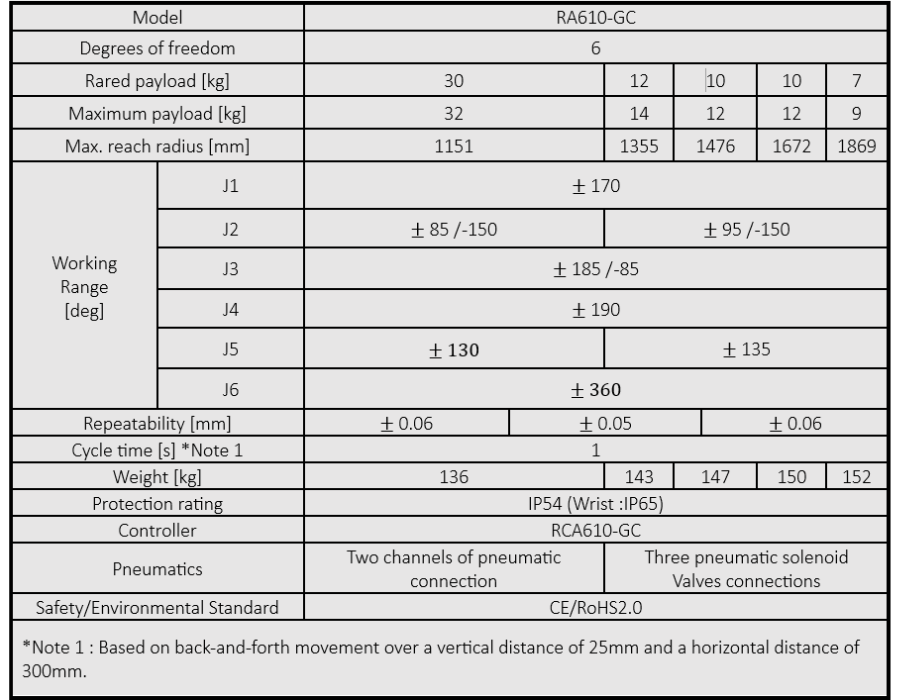

RA610 – GC

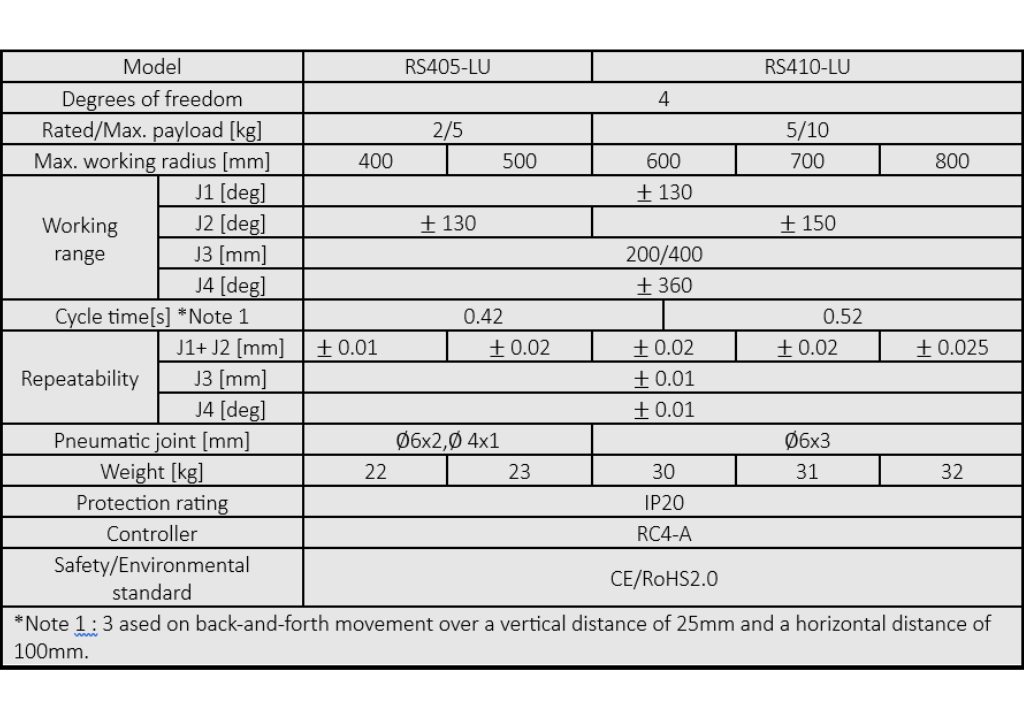

SCARA Robot (Standard)

RS405

RS410
